Estação total eletrônica CYGNUS, modelo KS-102, com duplo display de cristal líquido e teclado alfanumérico expandido com 24 teclas. Menus em português, aumento da luneta de 30x, à prova d’água e poeira (IP54), leitura direta de 01 segundo e precisão angular de 02 segundo, alcance de 2.000m com 01 prisma e até 200m sem prisma. Precisão linear de 02 mm + 02 PPM e Precisão linear de 03 mm + 02 PPM sem prisma, coletor de dados interno com memória para 24.000 pontos de medição ou 48.000 pontos de coordenadas. Prumo ótico. Equipamento capaz de definir medir a altura de pontos inacessíveis; calcular: cota da estação, através de leitura de pontos conhecidos; área, durante a coleta de dados ou pontos armazenados; distância horizontal, vertical e desnível entre pontos lidos da mesma estação, coordenada X, Y e Z de ponto inacessível, após leitura de três pontos no mesmo plano (ex.: levantamento de pontos inacessíveis em fachadas de prédios), coordenada relativa de ponto em relação a uma linha base, possui módulo para locação de vias, montagem de biblioteca com 50 códigos, possibilidade de definir 30 arquivos de obra, comunicação RS-232.
Acessórios Inclusos:
01 und – Bateria recarregável
01 und – Mala rígida para transporte em bolsa de proteção
01 und – Carregador da bateria
01 und – Cabo USB para descarga de dados
01 und – Certificado de Aferição (validade de 1 ano)
OBSERVAÇÕES:
Treinamento gratuito para 2 pessoas, em até 2 dias;
Garantia de 03 meses;
Estação total eletrônica NIKON, modelo DTM-522 – USADA, com precisão angular de 3”, compacta e leve, com construção IPX4 para qualquer clima, ótica Nikon com ampliação 33x, visor gráfico grande e fácil de ler, duplo display, teclado alfanumérico com funções-chave atribuídas pelo usuário, 1″ de exibição mínima, compensador de eixo duplo, funções de software on-board poderosas incluem COGO, ressecção múltipla, linha de referência, locação, medição de deslocamento, REM, RDM, etc…, luz guia para locação, importação e exportação dos dados através da porta de dados RS232C, memória on-board de 10.000 pontos, 32 trabalhos separados, tempo de medição de distância inicial de apenas 1 segundo, 10,5 horas de operação contínua com bateria de alça BC-80 Ni-MH.
Acessórios Inclusos:
01 und – Bateria recarregável
01 und – Mala rígida para transporte em bolsa de proteção
01 und – Carregador da bateria
01 und – Cabo USB para descarga de dados
01 und – Certificado de Aferição (validade de 1 ano)
OBSERVAÇÕES:
Treinamento gratuito para 2 pessoas, em até 2 dias;
Garantia de 03 meses;
Nikon é uma marca da Trimble que oferece experiência e versatilidade ao mercado de topografia.
A Estação Total Mecânica Nikon Série N foi desenhada para atender às necessidades dos profissionais em campo com maiores opções de conexão, carregamento e facilidade na transferência de dados.
• Disponíveis nas versões de precisão angular de 2” e 5”
• Duplo display (apenas na versão 2”)
• Medição sem prisma de até 600m (situação boa com 90% de refletividade)
• Precisão sem prisma: 3mm + 2ppm x D
• Medição com prisma de até 4.000m (prisma único)
• Precisão com prisma: 2mm + 2ppm x D
• Pontaria laser coaxial vermelha
• Duplo sensor de inclinação
• Porta de comunicação serial
• Descarrega de dados via bluetooth em aplicativo iOS e Android gratuito
• Memória interna para até 50.000 pontos
• Bateria de íon-lítio com duração de até 14hrs
• Carregamento via powerbank ou veicular (porta USB tipo C)
• Software onboard tradicional Nikon com diversas funcionalidades

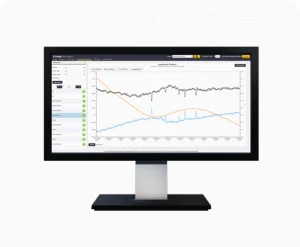

Software em Ambiente Windows capaz de combinar informações de posições medidas por receptores GNSS ou por estações totais de alta precisão para realizar o monitoramento da movimentação de uma determinada estrutura.
O 4DC utiliza comunicação serial ou via Internet para receber informações providas pelos receptores e estações totais.
É capaz ainda de gerar gráficos e de emitir alarmes caso algum movimento inesperado ocorra com uma determinada estrutura.
Atualmente é crescente a busca por equipamentos e soluções de software que possam realizar o monitoramento contínuo e em tempo real das mais diversas estruturas.
As principais questões feitas pela maioria dos profissionais geotécnicos e calculistas estruturais são:
O que está se movendo? Como é este movimento?
Qual a direção do movimento? Qual a velocidade do movimento?
A Trimble tem a resposta para essas perguntas.
Com o sistemas ópticos e GNSS da Trimble o software Trimble 4D Control se traduz na mais poderosa ferramenta de monitoramento de estruturas.
O processamento dos dados pode ser realizado em tempo real ou pós-processado.
A comunicação entre os equipamentos em campo e o 4DC pode ser realizada via rádio ou via Internet tornado o sistema independente e totalmente automatizado.
Uma vez recebidos os dados em escritório o 4DC se encarrega de realizar todos os cálculos de posicionamento dos pontos observados, pontos estes que podem ser prismas ou até mesmo antenas GNSS instaladas em posições que se deseja determinar o movimento.
O 4DC é capaz de integrar informações de medições providas de estações totais e receptores GNSS em uma única solução.
Por exemplo, um receptor GNSS pode ser utilizado para validar a estabilidade da posição de uma estação total que por sua vez monitora diversos prismas.
Além disso, o sistema é capaz de emitir automaticamente mensagens de alarme, que podem lhe avisar quando um movimento inesperado ocorre.
A estação total de escaneamento Trimble® SX12 define uma nova era nos levantamentos, oferecendo a solução mais inovadora do mundo para profissionais de levantamento de dados topográficos e de engenharia. A Trimble SX12 tornará suas tarefas em campo muito mais fáceis e produtivas. Essa nova solução versátil é capaz de coletar incríveis combinações de dados tais como: escaneamento 3D de alta densidade, realizar levantamentos de alta precisão no modo robótico e tomar imagens georreferenciadas com a tecnologia Trimble VISION™, permitindo que você capture exatamente o que precisa, economizando tempo e dinheiro em cada trabalho.
A Trimble SX12 utiliza três diferentes câmeras para visualização, tomada de fotos e pontaria das medidas no ambiente de trabalho. Estas câmeras têm diferentes campos de visão e diferentes níveis de ampliação, sendo que a ampliação total do sistema de câmeras chega a incríveis 107 vezes sem interpolação. Desta forma o usuário pode visualizar exatamente o que precisa para realizar pontarias precisas, mesmo quando o objeto está distante. Uma câmera adicional é utilizada no telescópio da estação para auxiliar na localização e acompanhamento de prismas. Além disso, a visualização do piquete é realizada através de uma câmera no prumo ótico, facilitando o posicionamento e permitindo que uma imagem da centralização da estação sobre o piquete seja capturada.
O escaneamento 3D de 26.600 pontos por segundo permite a captura de tudo que precisa em campo de forma rápida e fácil. Além disso, é possível realizar o registro automático das nuvens de pontos através da realização de uma poligonal, eliminando assim a necessidade de alvos nas cenas e também eliminando a necessidade de sobreposição das mesmas.
Mire, meça e marque sem esforço, possui apontador Laser na cor verde, classe 1, sem comprometer a visão do operador, possuindo apenas 6mm de diâmetro a 100m.
O computador de campo robusto Trimble TSC7 da Trimble permite a visualização e o controle da SX12 a distância. Este controlador integra o software de campo Trimble ACCESS que traz um fluxo de trabalho fácil e amigável, muito parecido com o fluxo de trabalho já utilizado nas estações convencionais. Todas as imagens das câmeras da SX12 podem ser visualizadas na interface do Trimble ACCESS.
O software de escritório Trimble Business Center permite o registro automático das nuvens de pontos coletadas, eliminando a necessidade dos alvos nas cenas. Além disso, possuem várias ferramentas de visualização, limpeza automática, cálculos complexos, cálculos de volume, geração de curvas de nível e edição dos dados, permitindo gerar o produto final desejado.
A Trimble® SX12 lhe trará a facilidade de operação de uma estação total convencional, com a adição de diversas características e funções que tornam este equipamento único no mundo
1″ precisão angular
Ruído de faixa de varredura de 1,5 mm a 200 m
Ponto de laser EDM de 14 mm de diâmetro a 100 m
Verde e focalizável, este ponteiro laser é excepcionalmente pequeno, brilhante e ainda seguro para os olhos
Ponteiro laser de 3 mm de diâmetro a 50 m
Taxa de medição de varredura de 26,6 kHz, até 600 m
Tempo de medição da estação total de 1,6 s no modo prisma
Tempo de medição da estação total de 1,2 s no modo DR
Três câmeras integradas e calibradas no telescópio
A Estação Total Trimble S9 Robótica possui Servo Motores que utilizam a tecnologia MagDrive da Trimble, tecnologia de acionamento eletromagnético sem atrito. Esta tecnologia permite que a S9 realize movimentos com velocidades de até 115° por segundo.
A Trimble S9 é indicada para aplicações onde é requerida alta precisão e produtividade. Possui versões com alta precisões angulares de 0,5” e 1” além de versões com EDM para medições com acurácias de até 0,8 mm + 1 ppm.
A alta velocidade de movimento dos motores e os seus avançados algoritmos permitem que a S9 encontre e siga o movimento de um prisma automaticamente, permitindo realizar levantamentos e locações com extrema velocidade.
A S9 pode ser operada remotamente pelo operador no bastão através do coletor de dados Trimble TSC3 ou do coletor de dados Trimble CU. Possui interface em ambiente Windows que permite fácil operação e realização de diversas tarefas com poucos cliques em tela.
O software de controle embarcado é o Trimble ACCESS que possui diversas ferramentas que facilitam as atividades de campo. Além disso, permite a utilização de módulos específicos para aplicações em Túneis, Vias, Minas, dentre outros.
A Trimble S9 apresenta versões com tecnologias tais como2:
· Trimble VISION2: permite direcionar os movimentos da estação total utilizando imagens apresentadas em tempo real no monitor do coletor de dados. No escritório as imagens coletadas podem ser utilizadas para extrair medidas sobre as fotos. Além disso, é possível realizar anotações sobre as imagens coletadas em campo.
· Trimble SureScan2: escaneamento de até 15 pontos por segundo utilizando a medição sem prisma. Proporciona maior produtividade utilizando algoritmos específicos que permitem gerar malhas de pontos com espaçamento regulares entre os pontos.
· Trimble FineLock2: técnica de localização precisa de primas. Permite que a S9 possa distinguir e localizar um prisma mesmo que este esteja muito próximo a outro prisma.
· Trimble Long Range FineLock2: permite pontaria automática e precisa para prismas a até 2500 metros de distância.
· EDM DR HP: EDM de alta precisão para medição com prisma. Permite medições com precisões de até 0,8mm + 1ppm.
Os poderosos motores da S9 associado às funções do Trimble ACCESS permitem a realização de operações que facilitam o dia a dia em campo:
· Medição automática de uma malha de pontos com espaçamento horizontal e vertical definidos;
· Pontaria automática da luneta para um ponto a ser locado;
· Medições diretas e inversas de forma automática;
· Medição automática de sequência de pontos com prisma por intervalo de tempo ou distância.
Principais especificações técnicas:
– Medição com prisma: até 5.500 m com 01 prisma;
– Medição sem prisma2: até 2.200m (90% de refletividade);
– Precisão angular: disponível nas versões 1”, 2”, 3 e 5”;
– Precisão linear com prisma: 1 mm + 2 ppm1.
1 – De acordo com a ISSO 17123-4
A Estação Total Trimble S7 Robótica possui Servo Motores que utilizam a tecnologia MagDrive da Trimble, tecnologia de acionamento eletromagnético sem atrito. Esta tecnologia permite que a S7 realize movimentos com velocidades de até 115° por segundo.
A alta velocidade de movimento dos motores e os seus avançados algoritmos permitem que a S7 encontre e siga o movimento de um prisma automaticamente, permitindo realizar levantamentos e locações com extrema velocidade.
A S7 pode ser operada remotamente pelo operador no bastão através do coletor de dados Trimble TSC3 ou do coletor de dados Trimble CU. Possui interface em ambiente Windows que permite fácil operação e realização de diversas tarefas com poucos cliques em tela.
O software de controle embarcado é o Trimble ACCESS que possui diversas ferramentas que facilitam as atividades de campo. Além disso, permite a utilização de módulos específicos para aplicações em Túneis, Vias, Minas, dentre outros.
Possui ainda avançadas tecnologias tais como:
· Trimble VISIONTM: permite direcionar os movimentos da estação total utilizando imagens apresentadas em tempo real no monitor do coletor de dados. No escritório as imagens coletadas podem ser utilizadas para extrair medidas sobre as fotos. Além disso, é possível realizar anotações sobre as imagens coletadas em campo.
· Trimble SureScanTM: escaneamento de até 15 pontos por segundo utilizando a medição sem prisma. Proporciona maior produtividade utilizando algoritmos específicos que permitem gerar malhas de pontos com espaçamento regulares entre os pontos.
· Trimble FINELOCKTM: técnica de localização precisa de primas. Permite que a S7 possa distinguir e localizar um prisma mesmo que este esteja muito próximo a outro prisma.
Os poderosos motores da S7 associado às funções do Trimble ACCESS permitem a realização de operações que facilitam o dia a dia em campo:
· Medição automática de uma malha de pontos com espaçamento horizontal e vertical definidos;
· Pontaria automática da luneta para um ponto a ser locado;
· Medições diretas e inversas de forma automática;
· Medição automática de sequência de pontos com prisma por intervalo de tempo ou distância.
Principais especificações técnicas:
– Medição com prisma: até 5.500m com 01 prisma;
– Medição sem prisma: até 2.200m (@ 90% de refletividade);
– Precisão angular: disponível nas versões 1”, 2”, 3 e 5”;
– Precisão linear com prisma: 1 mm + 2 ppm*.
* De acordo com a ISSO 17123-4
A Estação Total Trimble S5 Robótica possui Servo Motores que utilizam a tecnologia MagDrive da Trimble, tecnologia de acionamento eletromagnético sem atrito. Esta tecnologia permite que a S5 realize movimentos com velocidades de até 115° por segundo.
A alta velocidade de movimento dos motores e os seus avançados algoritmos permitem que a S5 encontre e siga o movimento de um prisma automaticamente, permitindo realizar levantamentos e locações com extrema velocidade.
A S5 pode ser operada remotamente pelo operador no bastão através do coletor de dados Trimble TSC3 ou do coletor de dados Trimble CU. Possui interface em ambiente Windows que permite fácil operação e realização de diversas tarefas com poucos cliques em tela.
O software de controle embarcado é o Trimble ACCESS que possui diversas ferramentas que facilitam as atividades de campo. Além disso, permite a utilização de módulos específicos para aplicações em Túneis, Vias, Minas, dentre outros.
Os poderosos motores da S5 associado às funções do Trimble ACCESS permitem a realização de operações que facilitam o dia a dia em campo:
· Medição automática de uma malha de pontos com espaçamento horizontal e vertical definidos;
· Pontaria automática da luneta para um ponto a ser locado;
· Medições diretas e inversas de forma automática;
· Medição automática de sequência de pontos com prisma por intervalo de tempo ou distância.
Principais especificações técnicas:
– Medição com prisma: até 5.500m com 01 prisma;
– Medição sem prisma: até 2.200m (90% de refletividade);
– Precisão angular: disponível nas versões 1”, 2”, 3 e 5”;
– Precisão linear: 1 mm + 2 ppm*.
* De acordo com a ISSO 17123-4
Características técnicas:
* Incrível foco automático agilizando as visadas
* Duplo display LCD e teclado alfanumérico expandido
* Aumento da luneta de 30x
* Proteção contra água e poeira IP66
* Parafusos de chamada tangencial com trava
* Leitura angular direta de 1″ e precisões de 1”, 2”, 3” ou 5″
* Medição de distâncias de até 5.000m com 01 prisma
* Medição sem prisma de até 800m
* Precisão linear de 2mm + 2ppm com prisma
* Duplo compensador de inclinação (Vertical e Horizontal)
* Memórias para até 50.000 pontos
* Opera com duas baterias simultaneamente com capacidade de até 18 horas de trabalho realizando medições angulares e lineares
* Descarga de dados via porta serial RS-232, Pendrive USB e Bluetooth
* Prumo laser ou ótico
* Conta com programa interno para medir a altura de pontos inacessíveis; calcular: cota da estação, através de leitura de pontos conhecidos; área e perímetro, durante a coleta de dados ou utilizando pontos já armazenados; distância horizontal, vertical e desnível entre pontos lidos da mesma estação, coordenada relativa de ponto em relação a uma linha base, Cálculo de intersecção, locação tridimensional, locação de arco e cálculo de coordenadas.
